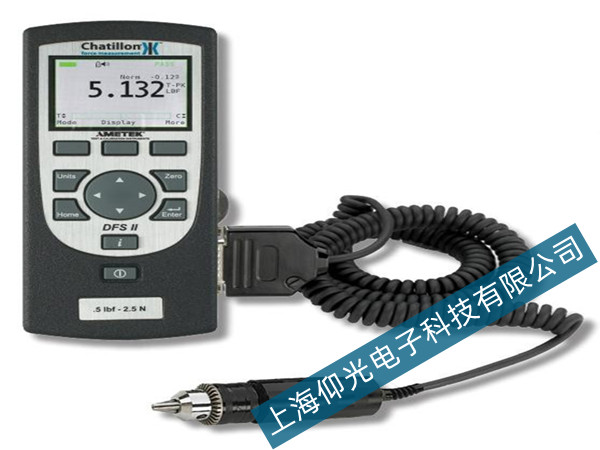

美國查狄倫DFE2-010推拉力計顯示屏故障調修方法
1、推拉力計電源部分故障的調修
現象：打開電源開關后,不顯示。
原因及調修方法:
①開關失靈,不通電。檢查開關通、斷開情況。
②接觸不良。檢查各接觸件是否有接觸不良情況。
③整流濾波電路故障。檢查整流器(或整流二管)性能、濾波電容性能。
④變壓器損壞,檢查變壓器輸入、輸出電壓情況,若出現異常,更換相應器件。
2、推拉力計顯示屏故障
現象：顯示屏顯示缺段、錯段、部分或部發黑。
原因及調整方法:
①驅動線路與顯示屏開路、混線。檢查導電橡膠條與顯示屏及線路板的接觸情況, 檢查驅動端口與顯示屏接線是否出現開路、混線情況。
②液晶顯示屏浸水、受潮。將顯示屏拆下,在50℃左右的烘箱中烘干(注意溫度不可過高)
3、推拉力計傳感器故障的調整
現象：有負載時跳字;線性不好;調失控;加負載時顯示值不變。
原因及調整方法:
①傳感器橋路開路、短路、力應變片變值。檢查傳感器橋路各橋臂電阻,應相差很小,檢查傳感器與測量線路連接情況。
②力應變片與傳感器主體脫落。檢查力應變片與主體是否粘接牢固。
③供橋電源損壞。檢查供橋電源是否正常,若有異常則調整及更換相應器件。
4、推拉力計運算放大器故障
現象:調失控;調滿度失控;跳字;加負荷顯示不變化。
原因及調整方法:
①檢查運算放大器電源端電壓是否正常。
②輸入電壓為時,輸出是否為。
③輸入線性負荷時,輸出電壓是否呈線性。若正常可在調電位器和調滿度電位器所在的支路上適當串、并聯電阻,使調、調滿度達到要 求;若有異常,則調整或更換相應器件。
